直接上图吧，先是飞狮3.4A的
直接连接：


并入2个330uF钽电容：


并入1个10uF电容：



三星5.3V2A扁脚DW版：
直接连接：


并入2个330uF钽电容：

并入1个10uF电容：





三星5.3V2A圆脚SL版：
直接连接：


并入2个330uF钽电容：


并入1个10uF电容：





苹果绿点A1265，2012年8月在淘宝上以28块钱的价格收来的，商家说保真，看了波纹我确认是真的
直接连接：


并入2个330uF钽电容：



最后来个杂牌的，壹博源，14年五月份以3元包邮的价格入手，测试可以输出1A电流，但充荣耀3C时屏幕漂
直接连接：


并入2个330uF钽电容：


两个330uF的钽电容都救不了这货了…

连接的时候用的是这货：


线细接头差，内阻比较高，所以白尾巴显示的电压都低得可怕…

admin

再测三个充电头的波纹
上次测了飞狮3.4A、苹果绿点、三星5.3V2A DW和SL版，地址 [color=rgb(50, 205, 50) !important]http://bbs.mydigit.cn/read.php?tid=1158149
今天又翻出几个充电头，也来测一下，纵轴的缩放设置和上次的一样，100mV
从左到右分别是富士通5.0V1.8A，Ktec 5.0V2A和三星5.0V2A圆脚DK版



富士通5.0V1.8A的波纹：
富士通并入2个330uF钽电容：


富士通并入1个10uF电容：



Ktec 5.0V2A：
Ktec并入2个330uF电容：

Ktec并入1个10uF电容


三星5.0V2A圆脚DK版：
三星并入2个330uF电容
三星并入1个10uF电容：



从图上看，好的充电头并不并电容都没什么区别的，本身都已经做得很好了~

admin

常见5V电源和移动电源的输出波纹测试比较~小米、苹果、索尼、诺基亚、3R33模块


事先声明，非严谨测试，数据仅供参考，评价一个产品也需要考虑多方面的因素，不能只看一点，如果有异议请自己准备设备再次核对，不接受转载。
国标限制是Vpp不大于200mV，所有被测试设备在负载下的波纹电压都在合格范围内。
所用的负载是DALE 7欧姆电阻 5V电压下电流大约710mA 示波器为普源DS1074Z
下面发图，所有注解均在图片上部，不是专业玩这个的，有什么错误还请指正，欢迎回复。

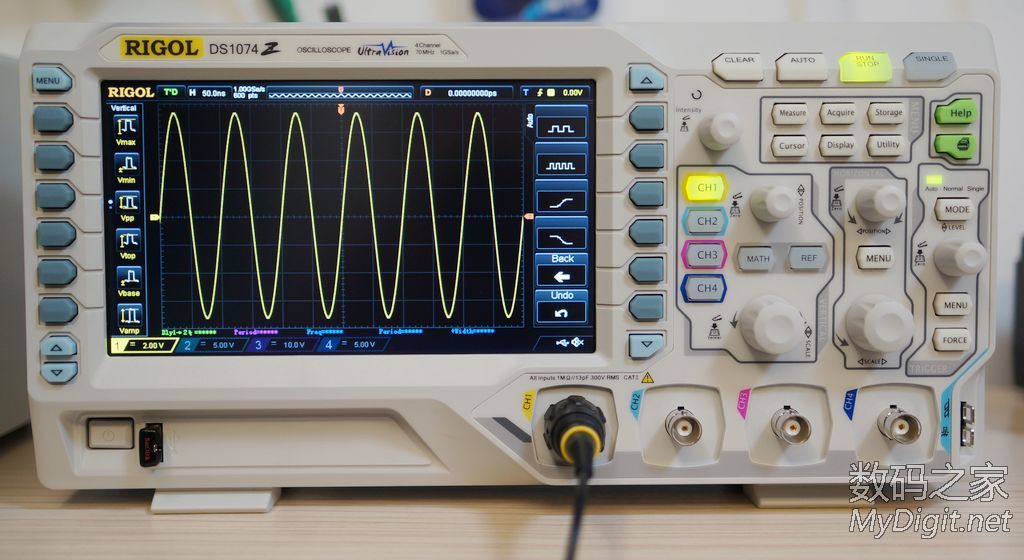

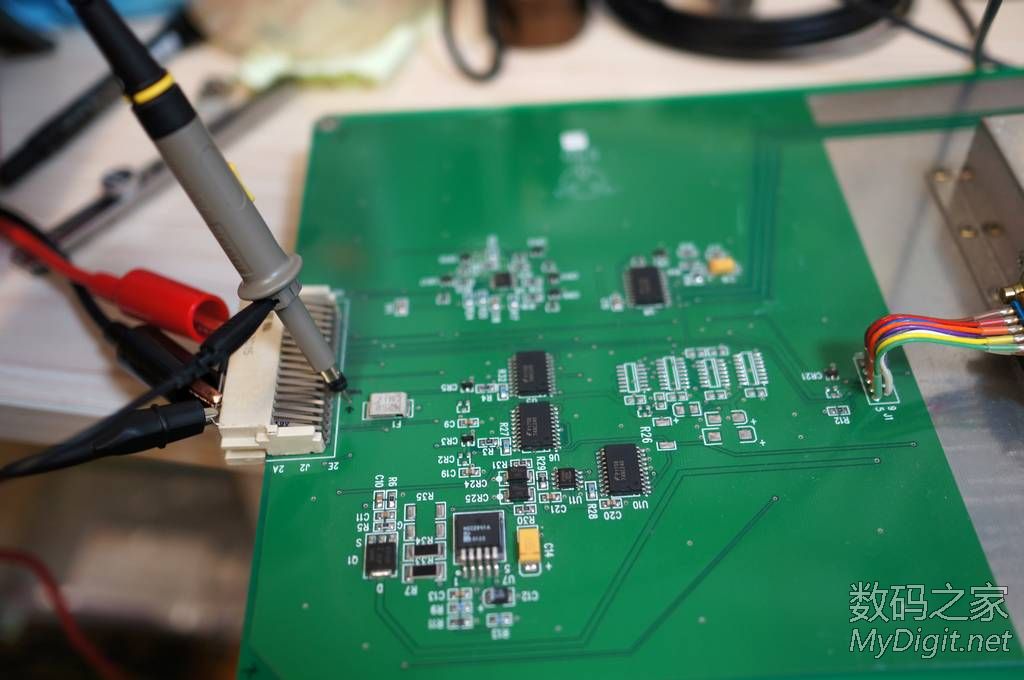

1、测试设备

---

---

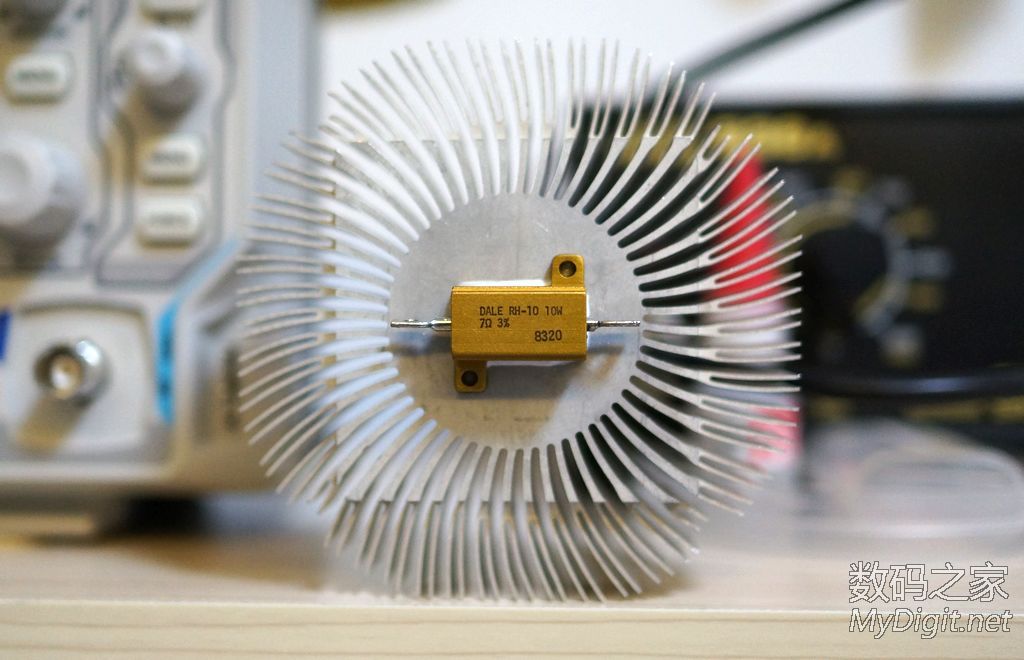

2、没有专业的电子负载，用这个电阻替代吧

---

---

======================================

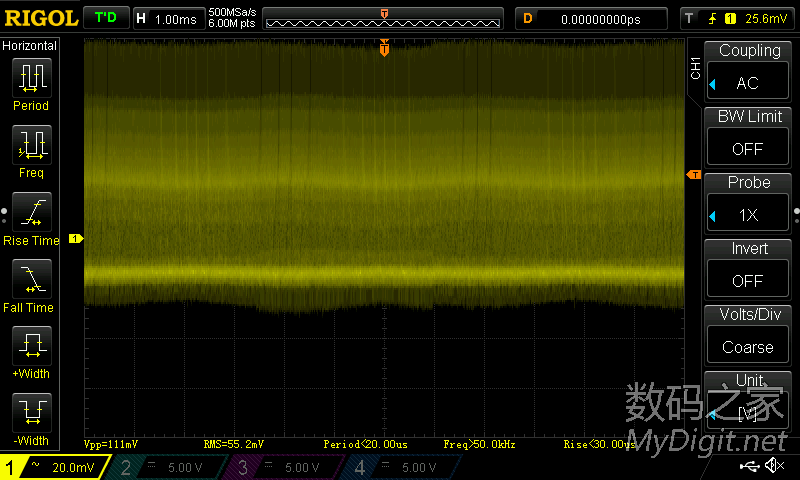

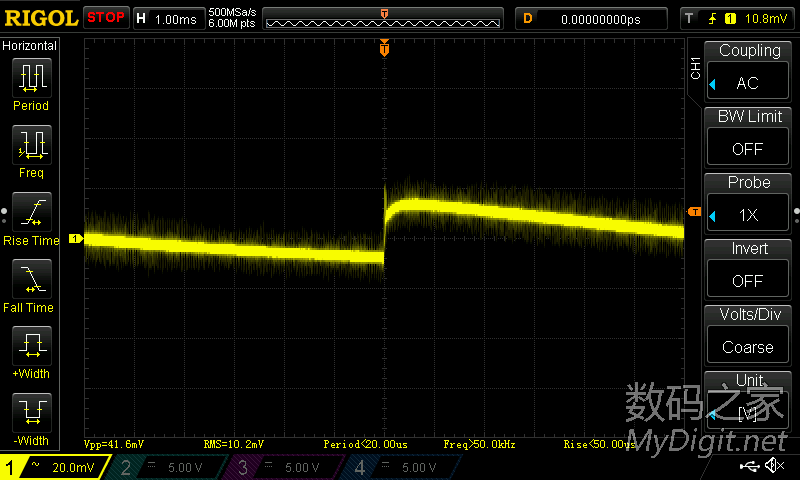

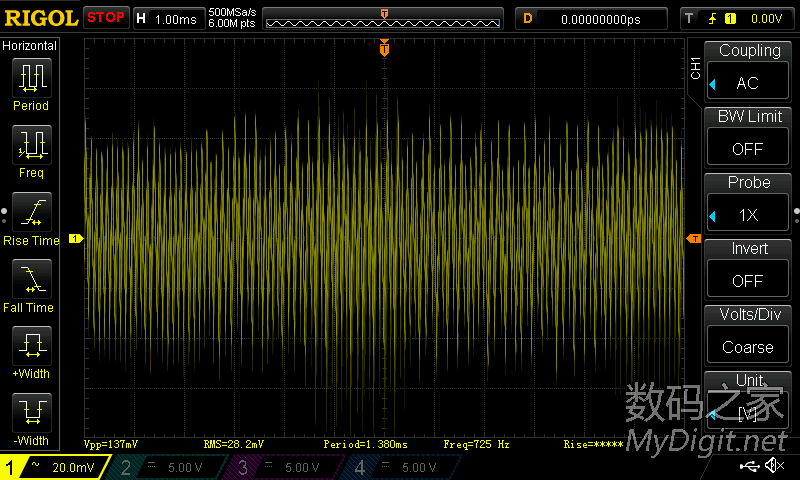

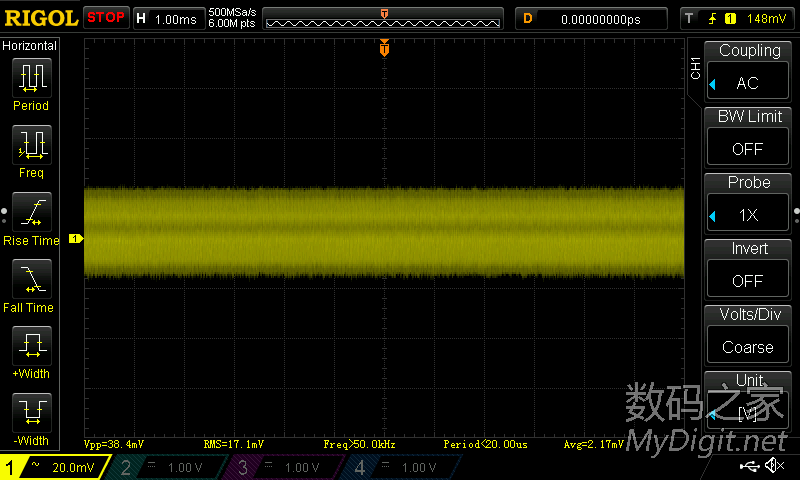

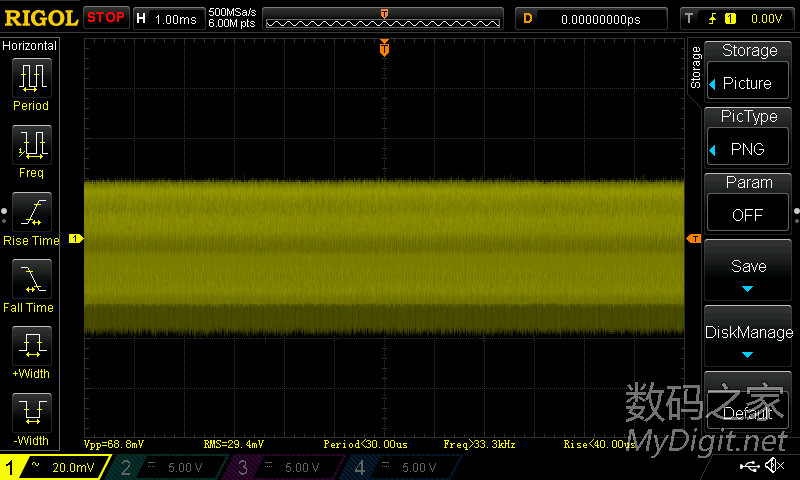

下面是测试结果，都是先看外观，再放测试图。横轴是时间每个方格代表1ms，纵轴是电压每个方格代表20mV，耦合模式AC。所有产品都是正品，小米产品来源于官网，SONY移动电源经过拆解确认。

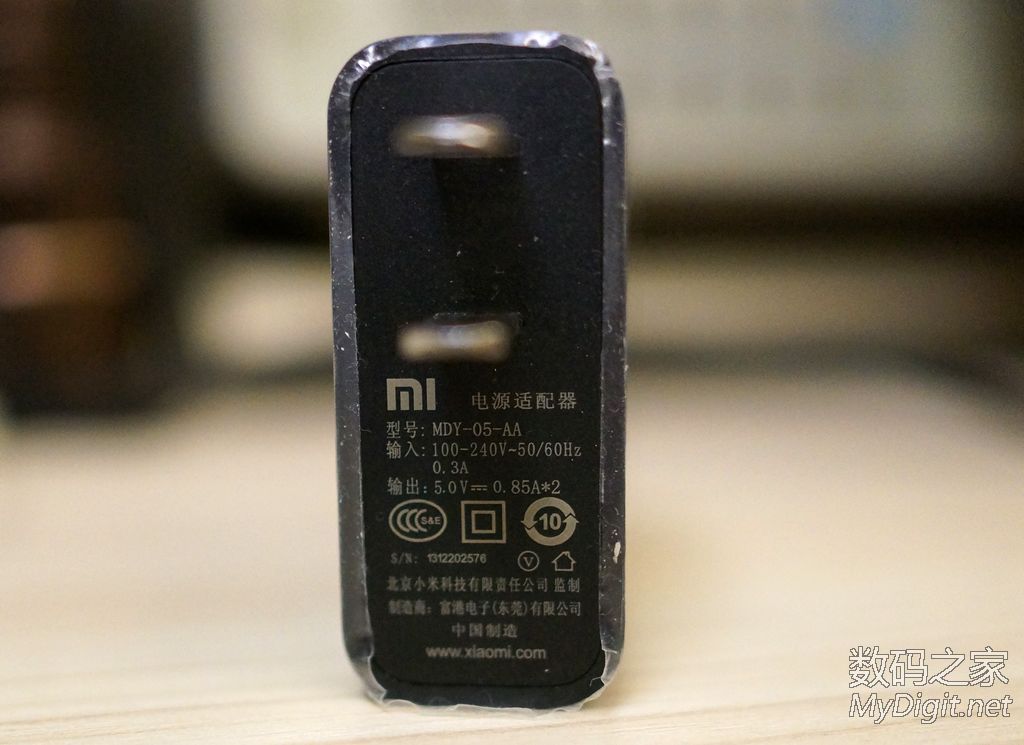

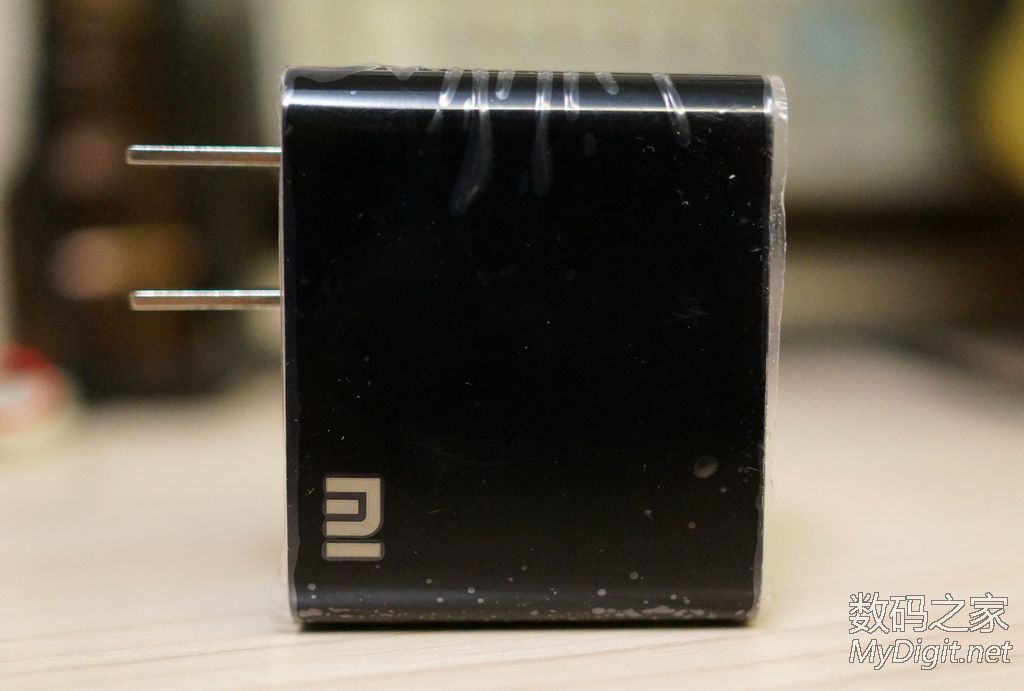

1、先发小米5V双口电源

---

---

---

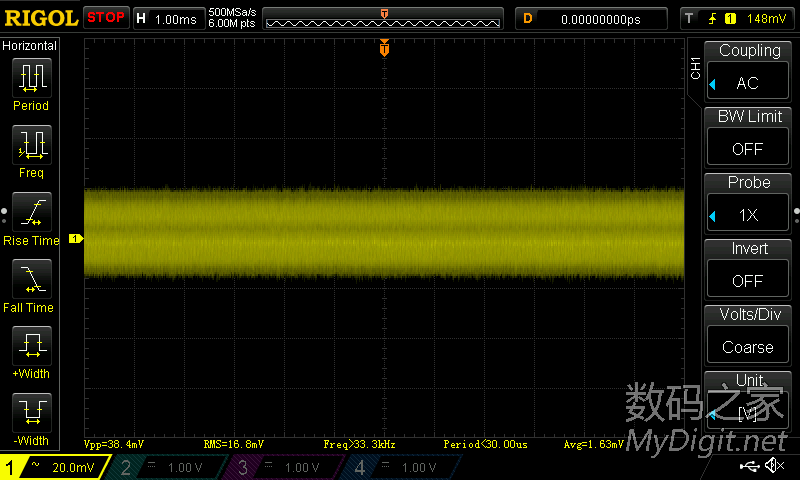

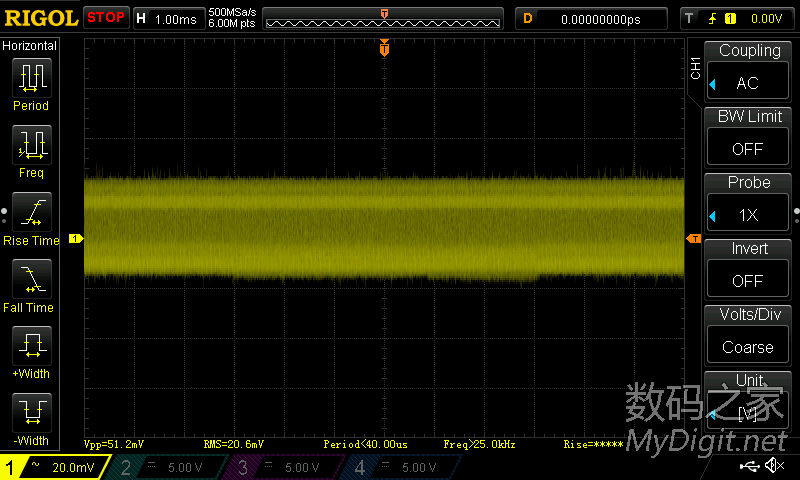

空载

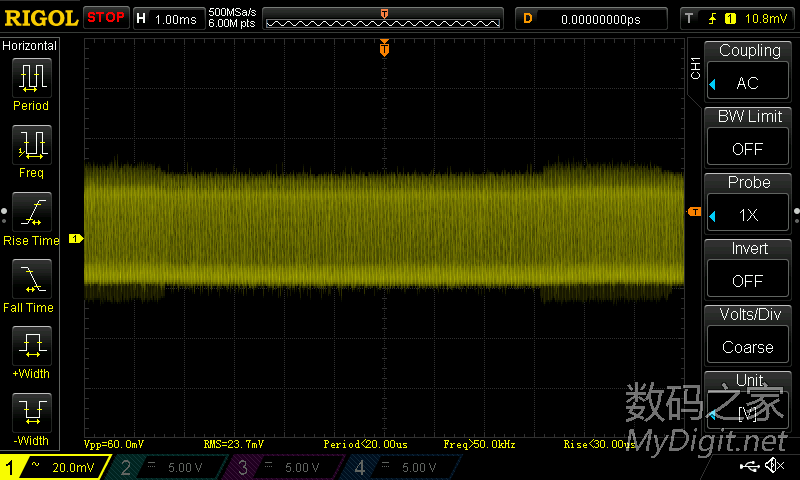

负载

===================

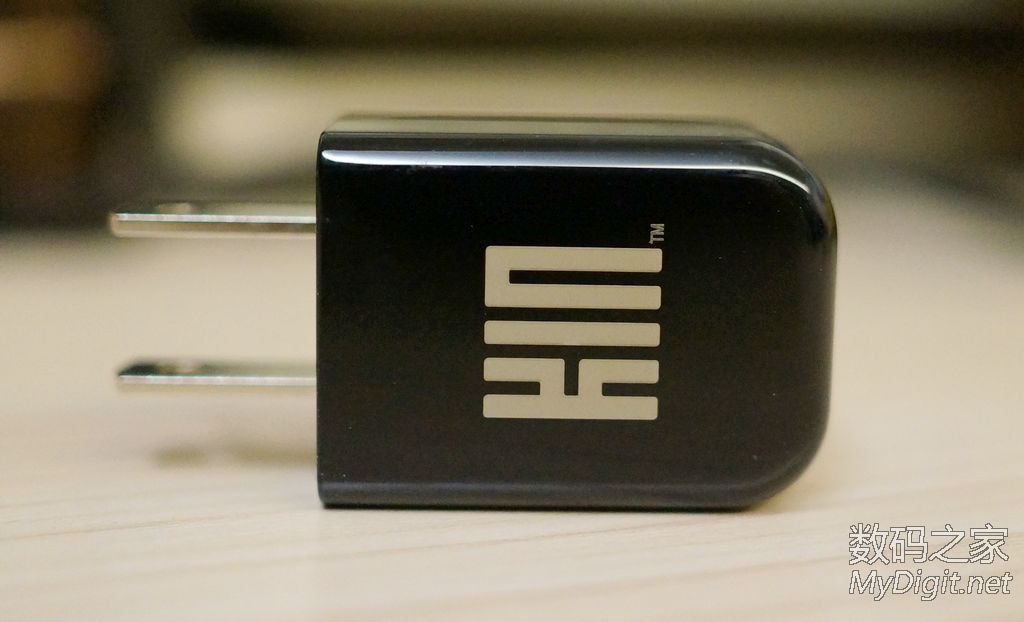

2、KIN 5V1A充电头

---

---

---
空载

负载

=======================================

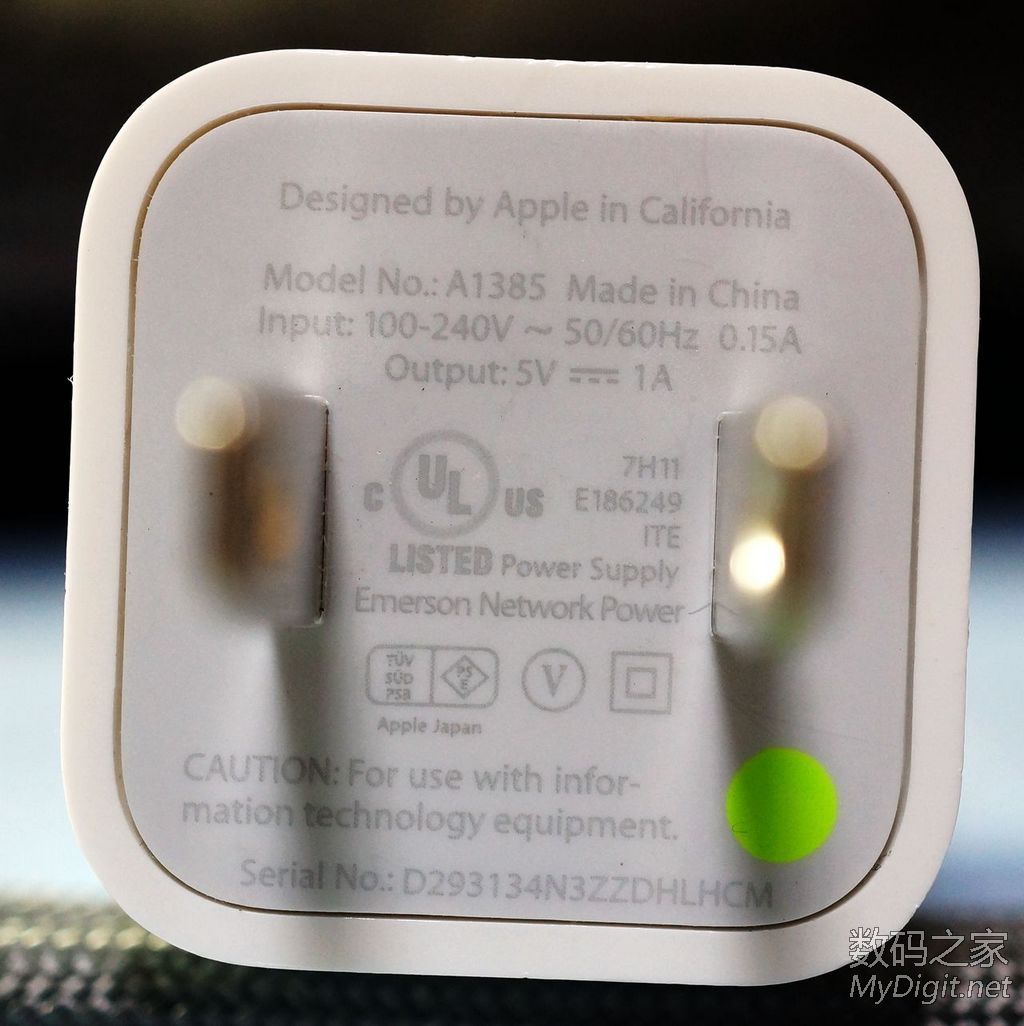

3、苹果绿点_艾默生2013年版

---
空载

负载

======================================

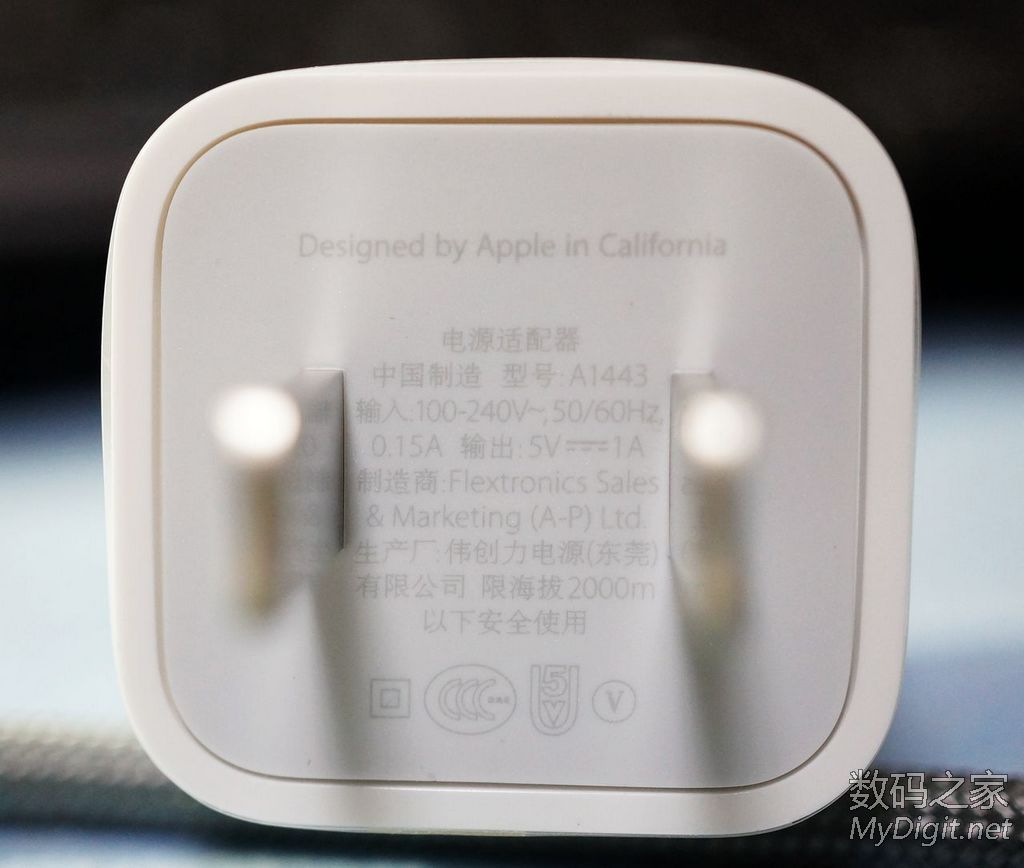

4、苹果绿点_伟创力2013年版

---

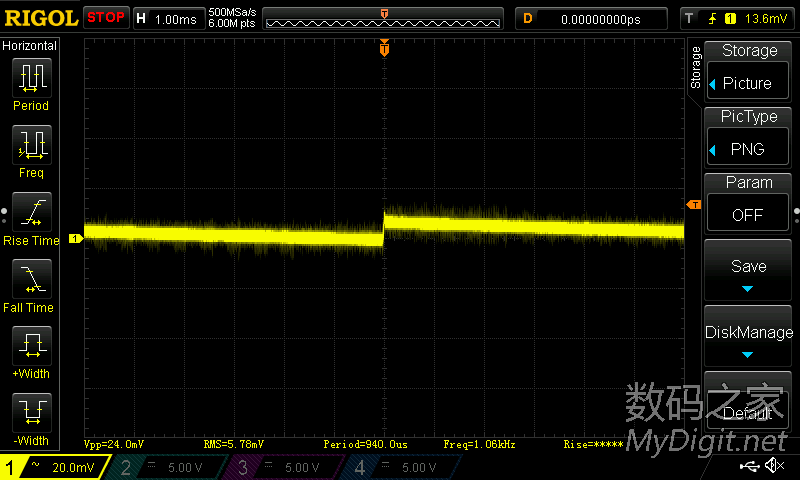

空载

负载

---

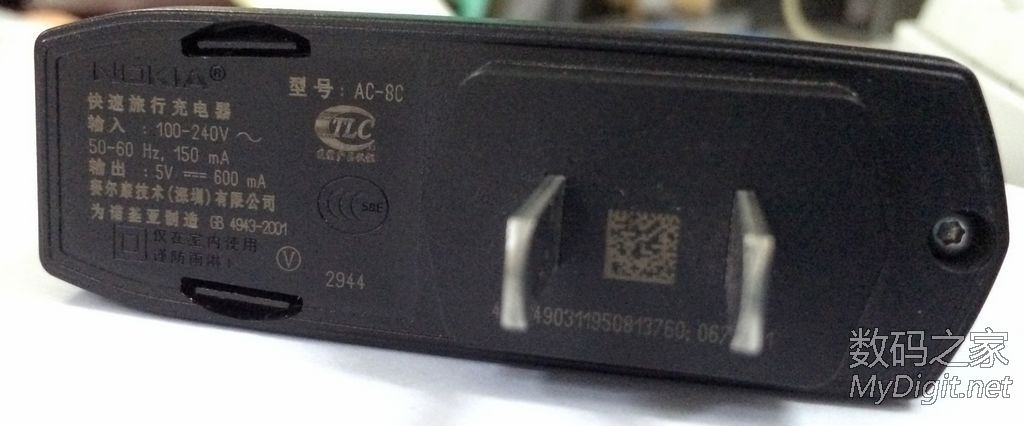

5、诺基亚-5V 600mA USB

空载

负载


===========================

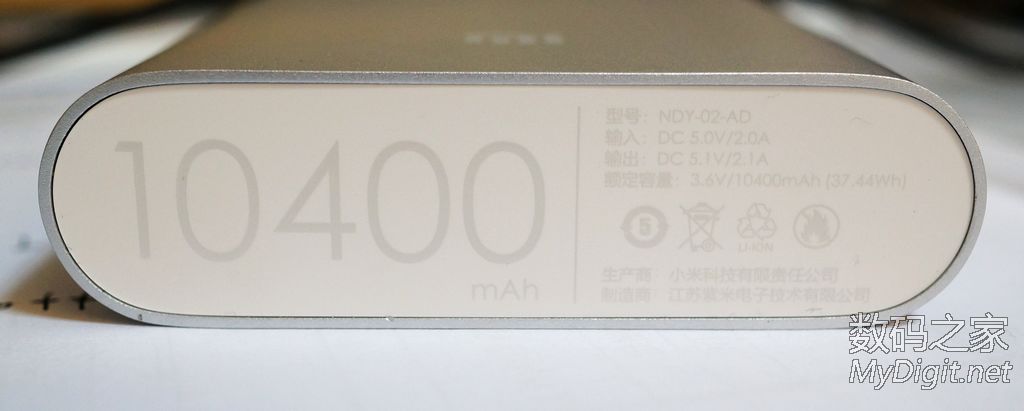

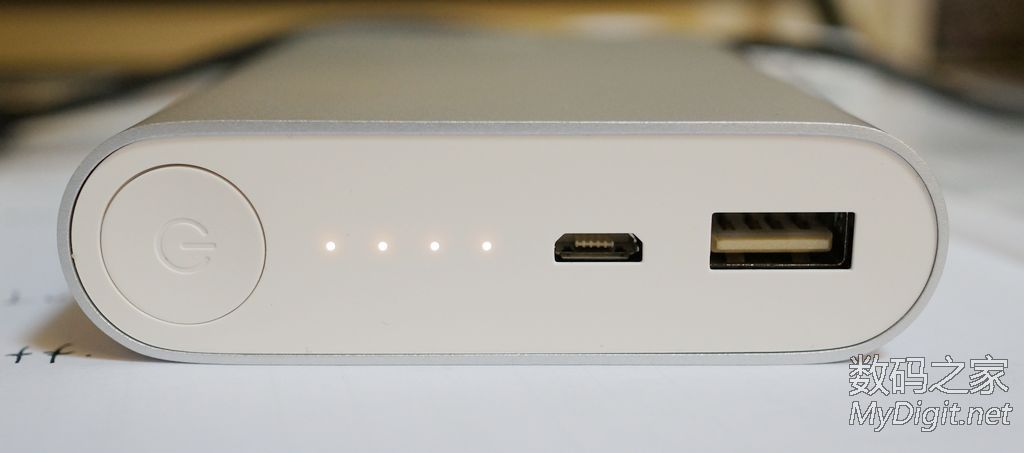

5、小米10400mA移动电源，来源于小米官网，波形倒是很稳定，和电量关系也不大

---

---

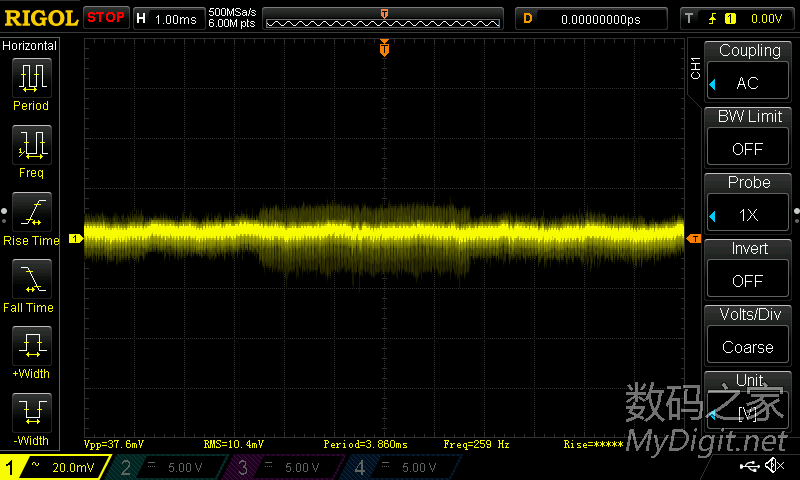

空载

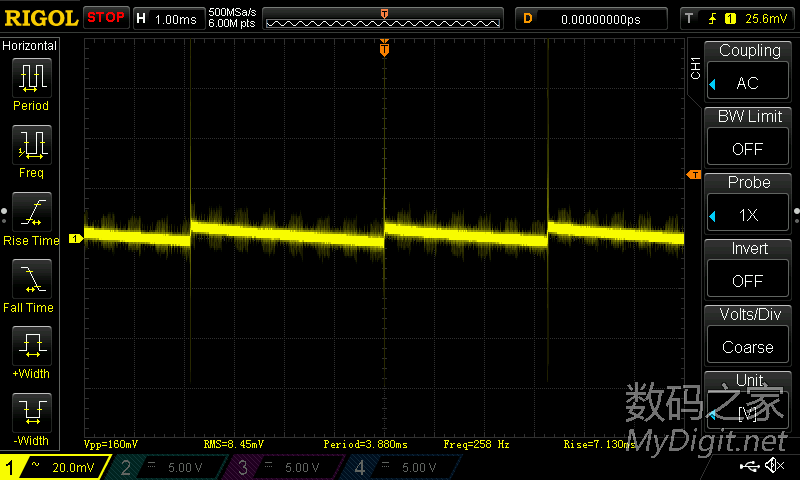

负载

==================================

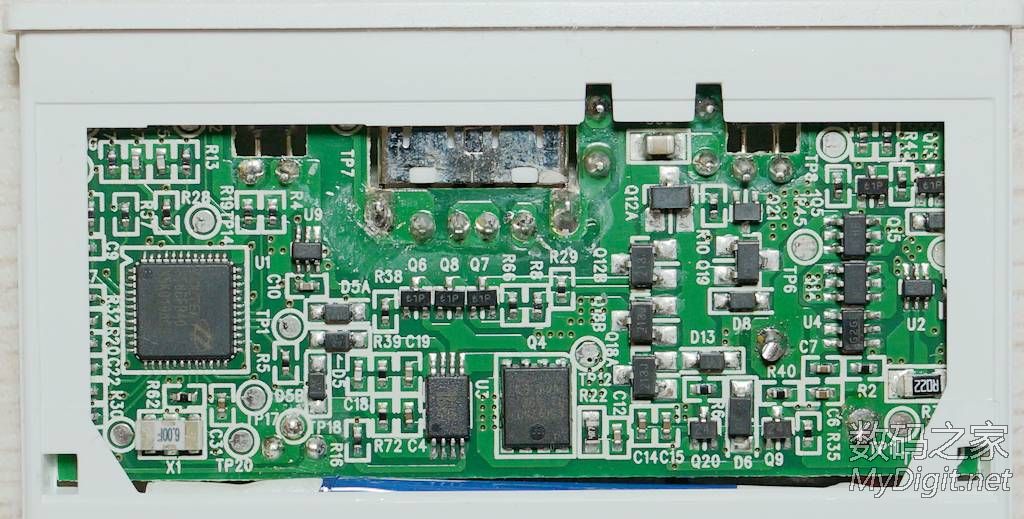

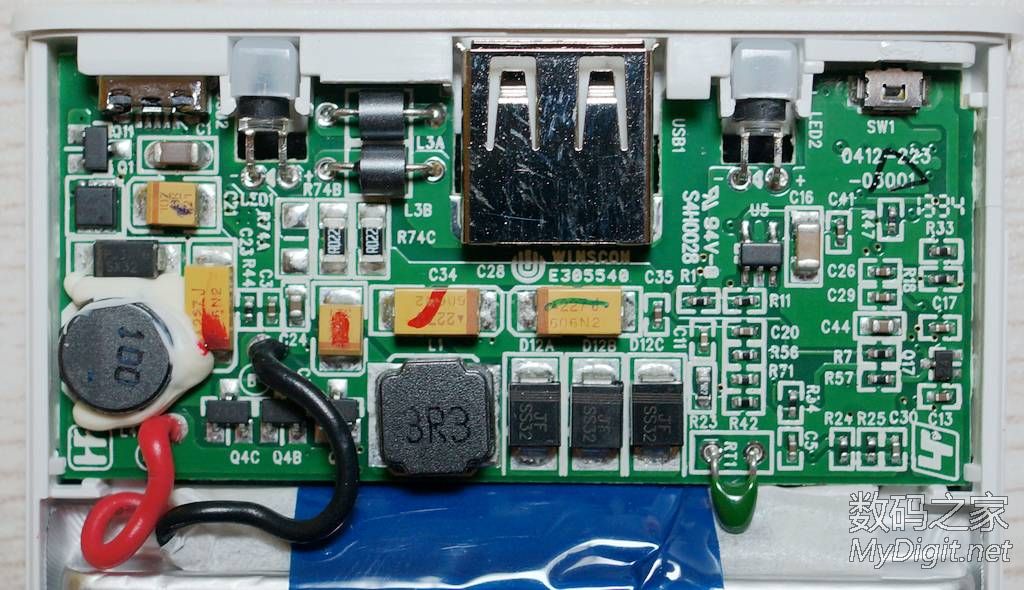

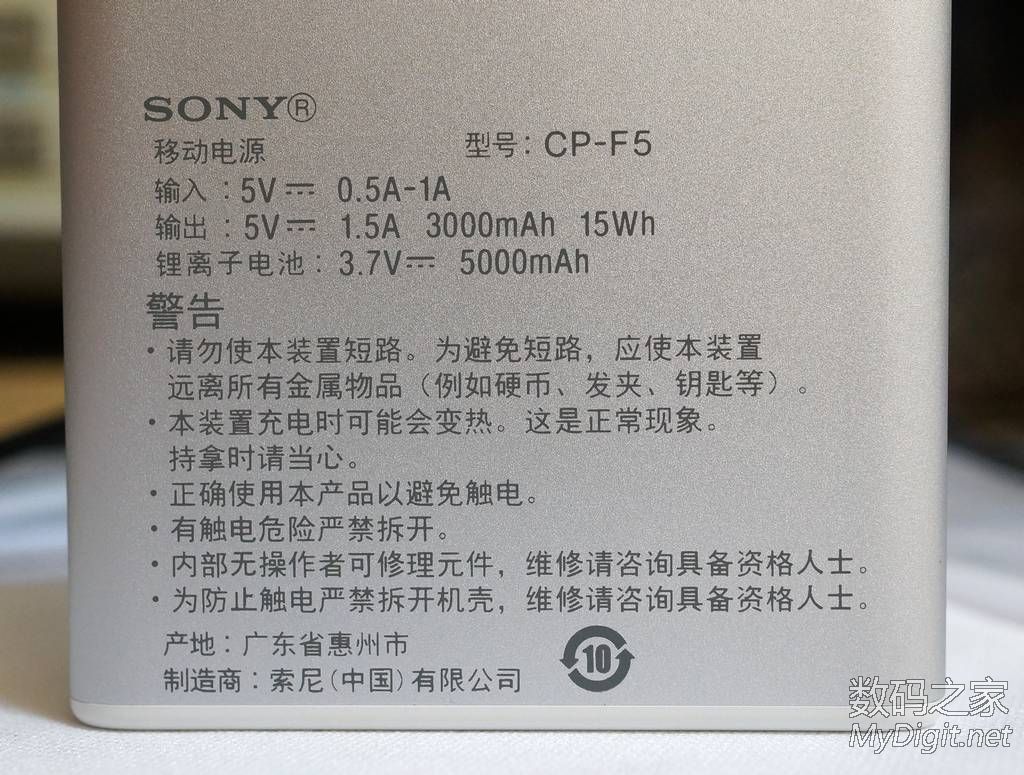

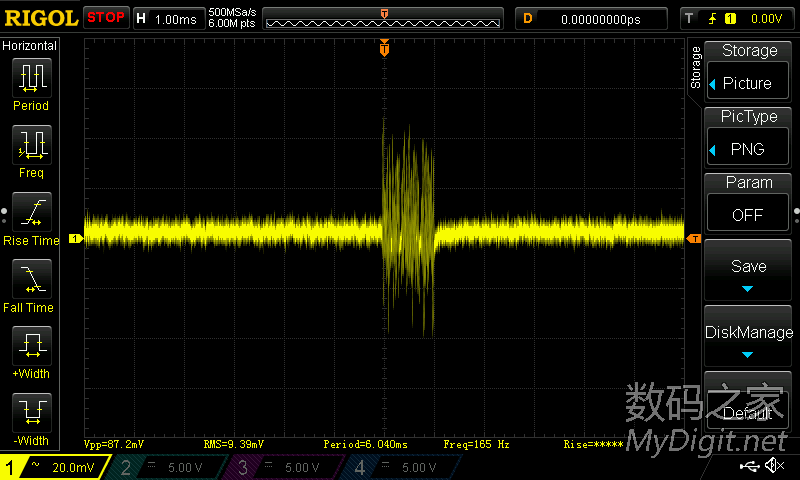

6、SONY CP-F5 移动电源，电量不足的时候波纹会增大，大约110mV

---

---
应该是正品

---

---
空载

负载

==========================

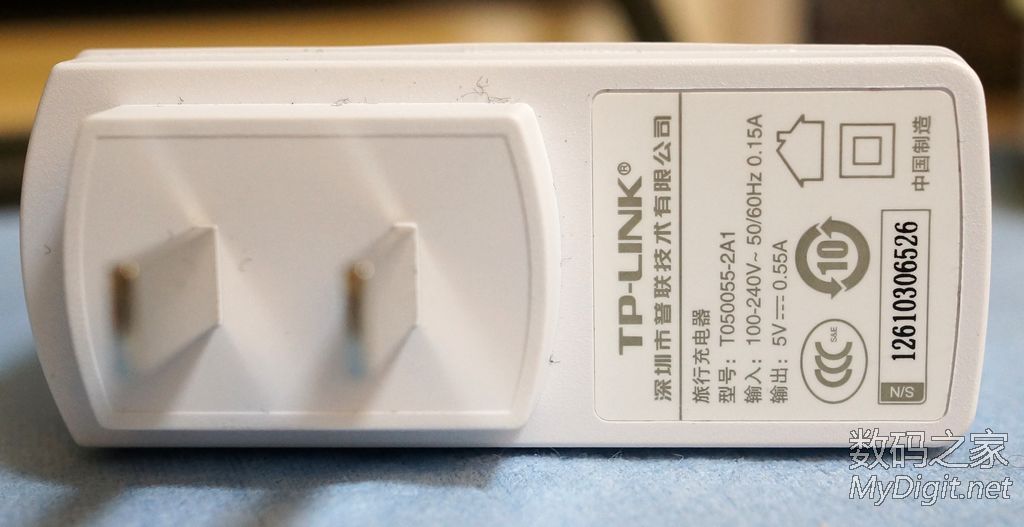

7、某型号TP-Link路由电源 5V 550mA USB接口

空载

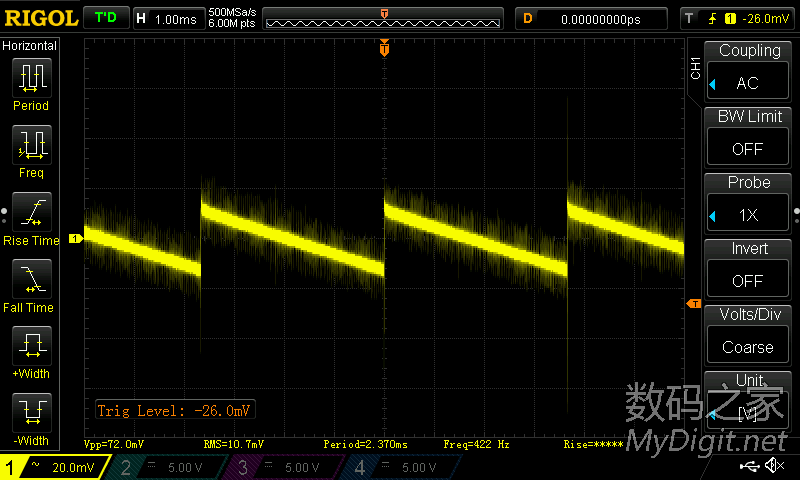

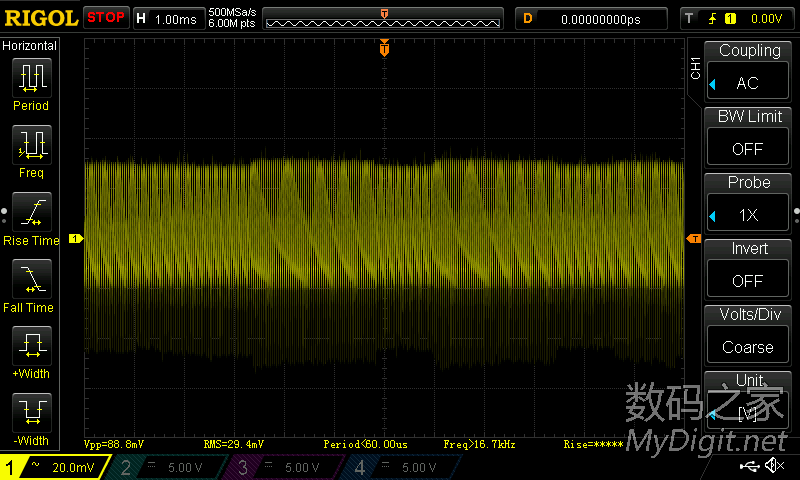

负载，稍微超过额定电流了，波纹较大


==========================
更新几个测试

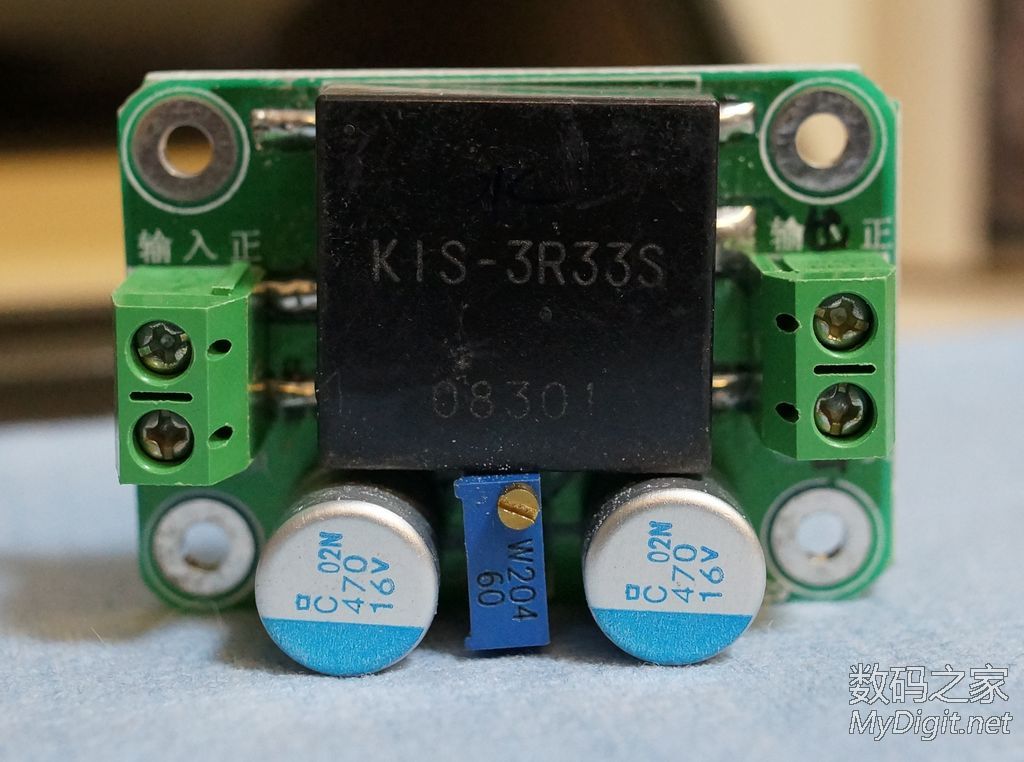

1、3R33电源模块 12V输入调整到5V输出，波纹空载和负载基本一样，但是注意是线性电源输入的，开关电源输入的话波纹可能会增大。

---

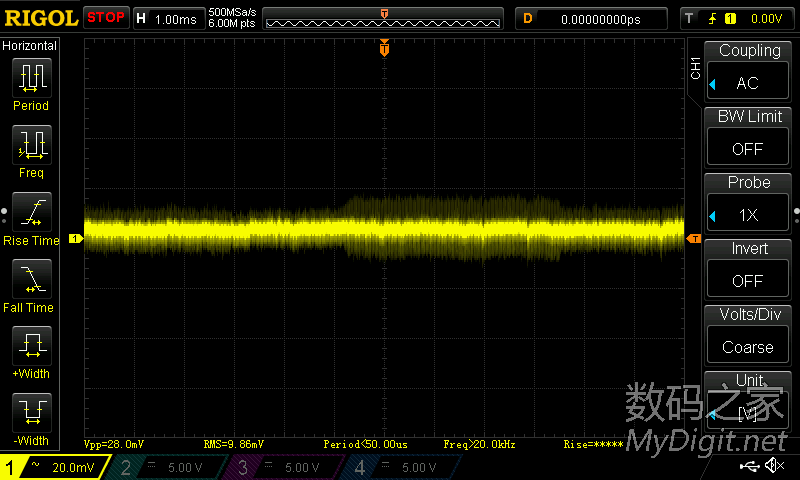

空载

---
负载

==========================

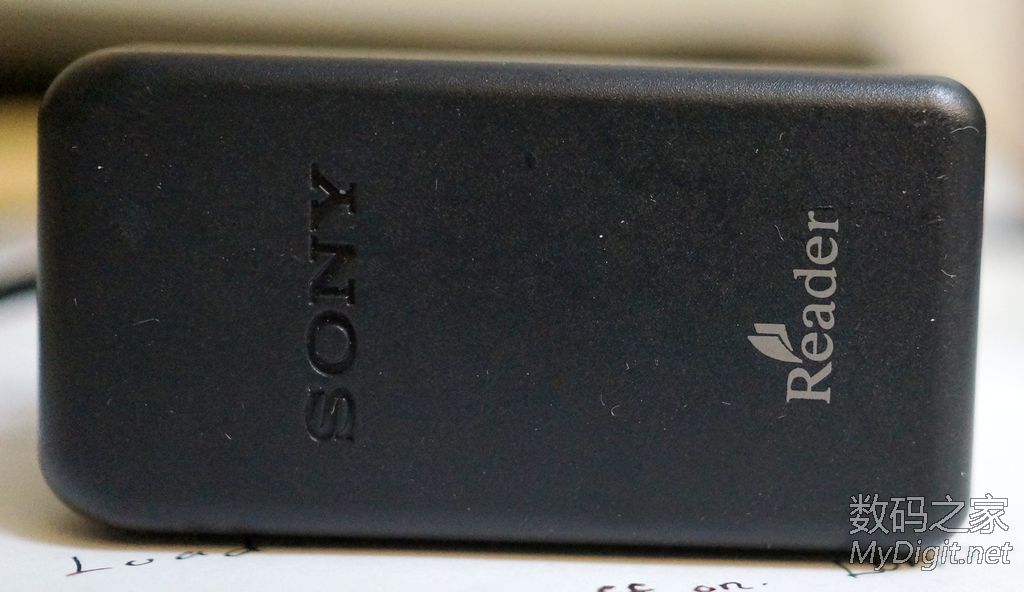

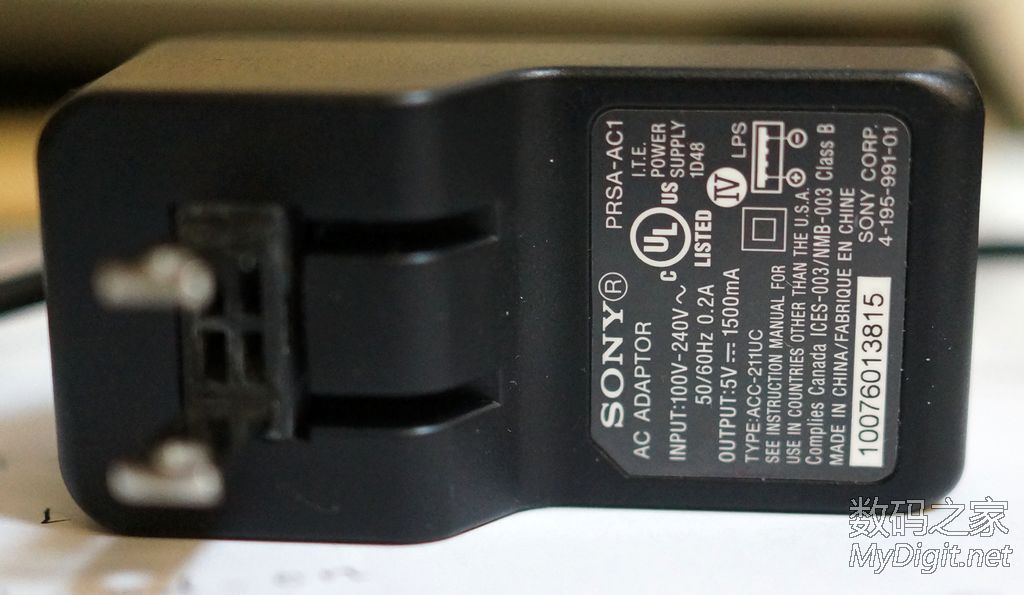

2、SONY 5V1.5A USB电源

---

---
空载

---
负载

==========================

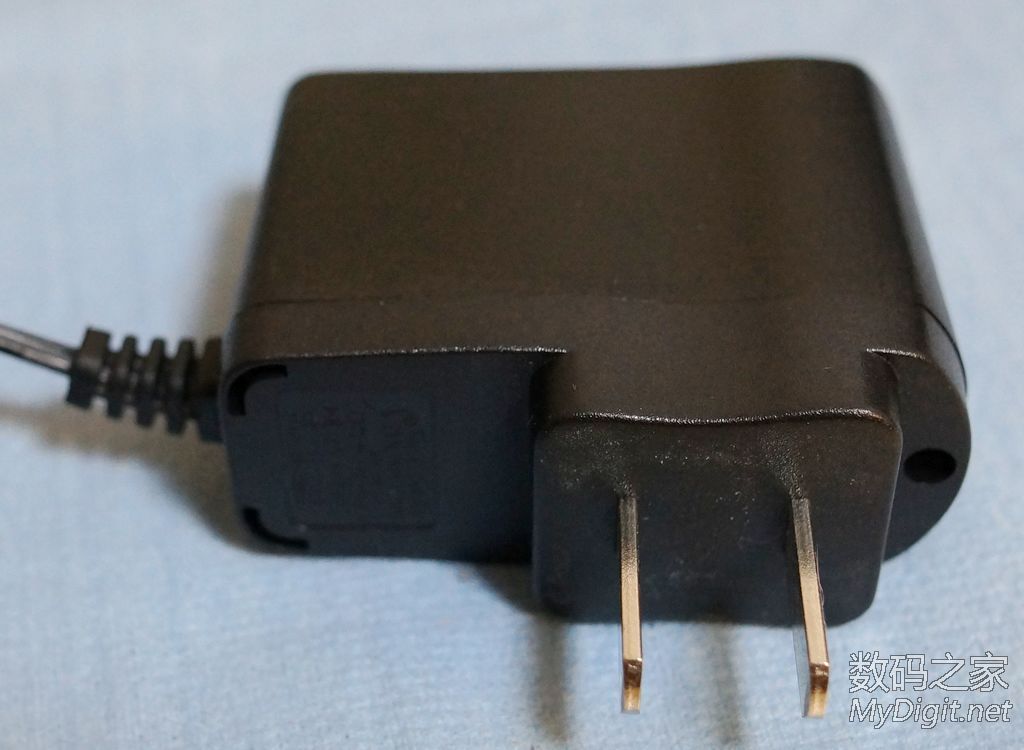

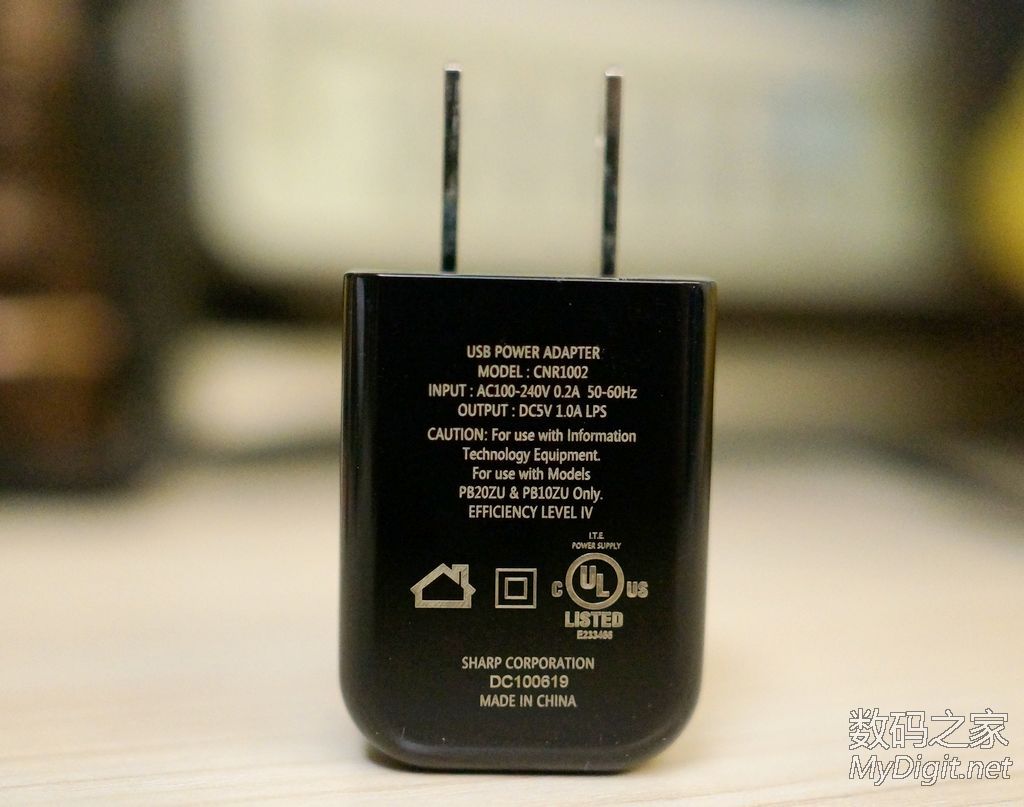

3、最后艰难的找到一个山寨电源

---

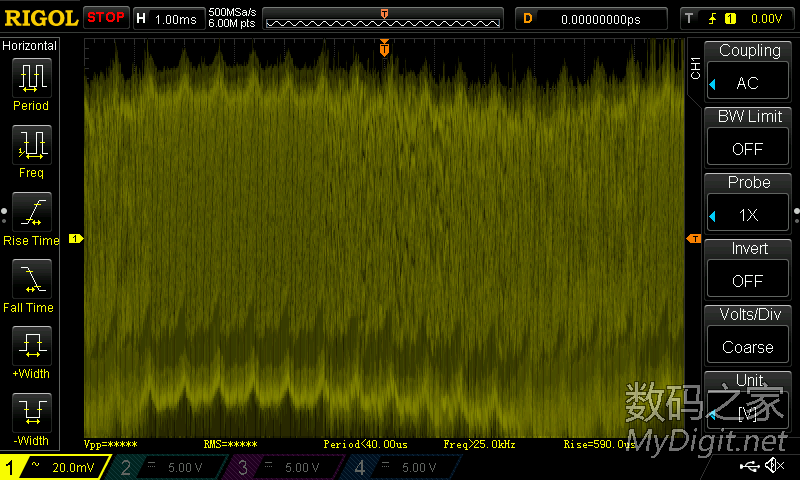

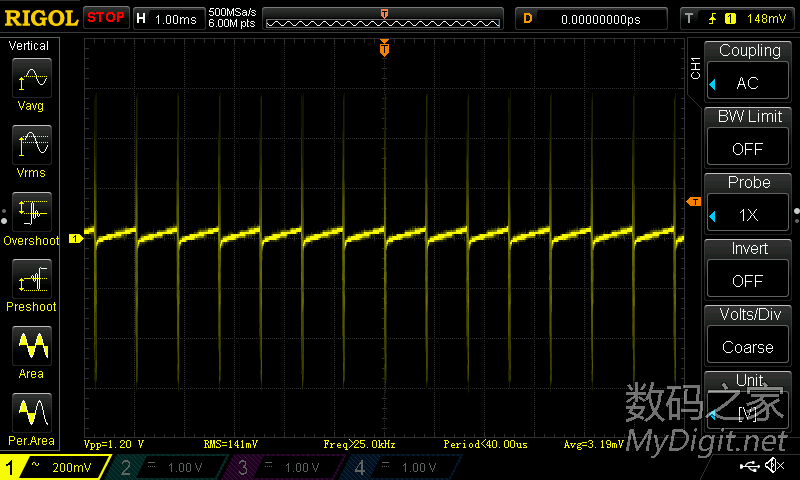

空载，注意量程是200mV，是上面图的10倍，20mV满屏了显示不下……

---

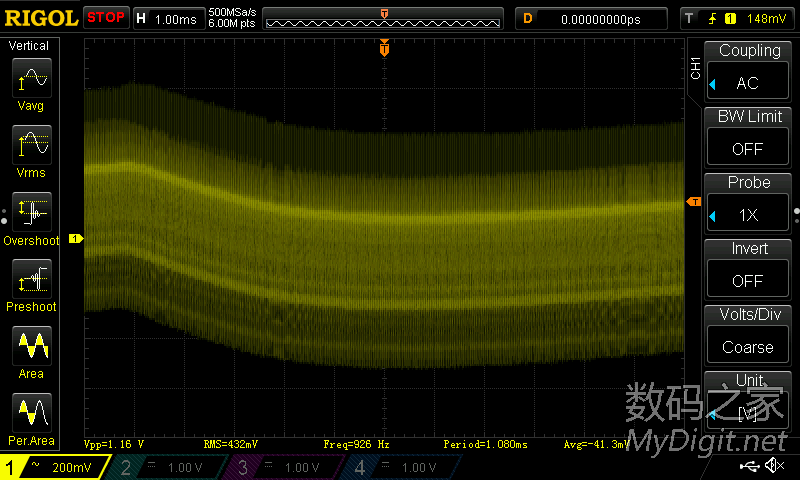

负载

==========================
